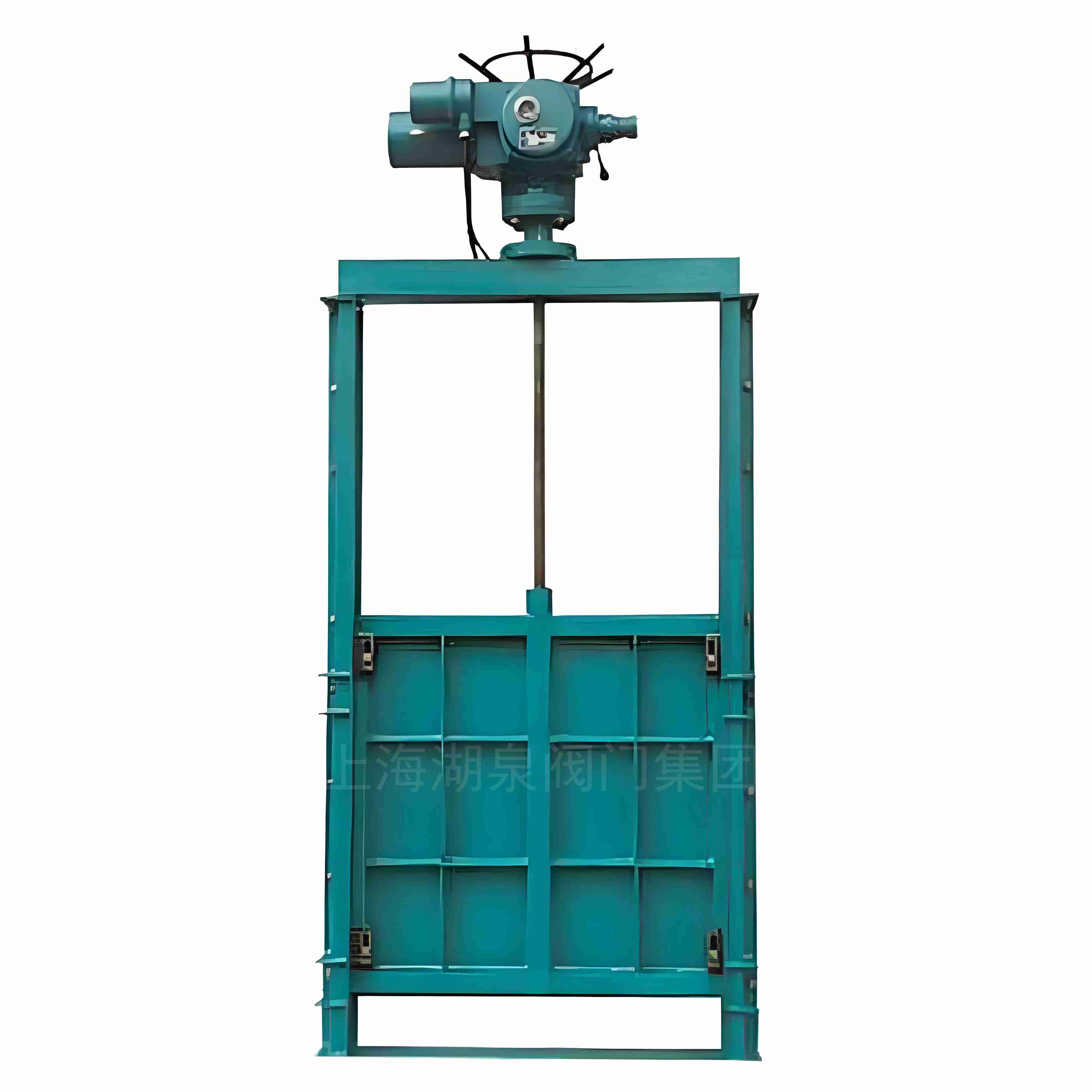

產品名稱：電動插板閥型號及參數[ 2024-04-28 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

一、電動插板閥型號及參數介紹

上海湖泉閥門集團有限公司插板閥是一種物料、粉塵、顆粒料及小塊物料的流量或輸送量的主要控制設備，廣泛使用在冶金、礦山、建材、糧食、化工等行業控制流量變化或迅速切斷。結構特點：結構簡單、操縱靈活、重量輕、無卡阻、特別適用于各類固體物料和50mm左右塊狀、團狀物料的輸送及流量調節，安裝不受角度限制，操作方便，能隨時調整尺度。

二、電動插板閥主要技術參數及性能

公稱通徑	200×200、300×300、400×400、500×500、600×600、700×700
適用溫度	-10~+200℃
連接形式	法蘭
法蘭標準	GB/T9113、JB/T79
主體材料	Q235A、304、316、304L、316L
密封形式	硬密封、軟密封
配套附件	1、安裝法蘭 2、電磁閥 3、空氣過濾器 4、行程開關
氣源壓力	0.4~0.6MPa
電磁閥電壓	DC24V、AC220V

三、電動插板閥主要性能參數

類別	A×A	B×B	C×C	H	L	n-d	重量
單向	200×200	256×256	296×296	820	100	8-Φ12	62
	250×250	306×306	346×346	930	100	8-Φ14	70.5
	300×300	356×356	396×396	1050	100	8-Φ14	81
	400×400	456×456	496×496	140	100	12-Φ14	114
	450×450	510×510	556×556	1450	120	12-Φ18	130
	500×500	560×560	606×606	1610	120	16-Φ18	147
雙向	600×600	660×660	706×706	1830	120	16-Φ18	169
	700×700	770×770	820×820	2130	140	20-Φ18	236
	800×800	870×870	920×920	2440	140	20-Φ18	303
	900×900	974×974	1030×1030	2660	160	27-Φ23	424
	1000×1000	10741074	1130×1130	2870	160	24-Φ23	636
說明	LMD-單向	I-手輪	距地面小于1.7米用手輪,大于1.7米用鏈輪鏈條節數M=0.105X-113(X是絲桿中心離地面度度)
