    止回閥閥門首頁 > 產品展示 > 止回閥 >

    產品名稱:H71型對夾式止回閥DN50[ 2024-02-29 ]

    訂購熱線:021-64162222
    訂購傳真:021-62677999
    質量穩定:實行全過程質量監控,細致入微全方位檢測!
    價格合理:高效內部成本控制,減少了開支,讓利于客戶
    交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
    • 產品介紹
    • 規格尺寸
    • 結構圖片
    • 一、H71型對夾式止回閥DN50產品介紹

      上海湖泉閥門集團有限公司止回閥廠家,該產品采用對夾式連接,結構緊湊,閥瓣沿著中心定位作 升降運動,由于閥瓣的關閉行程短,并有彈簧加載,關閉速度快,可顯著減少水錘現象。產品具有體積小、重量輕、動作靈敏、密封可靠、安裝方便等特點,特別適合于安裝空間受限制的場合采用,可適用于水、蒸氣、油品、硝酸、醋酸、強氧化性介質等多種介質。適用于公稱壓力PN10~PN420、Class150~Class2500;公稱通徑DN15~DN1200、NPS1/2~48;工作溫度-196℃~540℃的各種管路上,用于防止介質倒流。通過選用不同的材質,對夾式止回閥可適用于石化、冶金、電力、輕工、食品等行業中水、蒸汽、油品、硝酸、醋酸、強氧化性介質及尿素等多種介質。

      二、H71型對夾式止回閥DN50對夾式止回閥產品特點

      1、體積小,重量輕,結構緊湊、維修方便

      2、閥板采用對偶式,在彈簧的彈性力下矩下可自行速閉

      3、因速閉作用,可防止介質倒流

      4、閥體結構長度尺寸小,剛性好

      5、安全方便,可用于水平垂直兩個方向安裝

      三、H71型對夾式止回閥DN50執行標準

      1、法蘭連接尺寸:GB/T1724.1-98

      2、結構長度:GB/T12221-1989,ISO5752-82

      四、H71型對夾式止回閥DN50技術參數

      型號 公稱通徑 試驗壓力 工作溫度 適用溫度
      殼體 密封
      H71H-16Q 1.6 2.4 1.76 ≤235 水、蒸氣、油品等
      H71H-25Q 2.5 3.75 2.75 ≤235
      H71W-25H ≤300
      H71W-25P ≤200 硝酸等腐蝕性介質
      H71W-40H 4.0 6.0 4.4 ≤300
      H71W-40P ≤200 水、蒸氣

      五、對夾式止回閥,對夾式蝶式止回閥主要構件材料表

      型號 閥門 閥瓣 彈簧
      H71H-16Q  H71H-25Q QT400-15 25 50CrVA
      H71W-25H  H71W-40H 2Cr13 1Cr13 1Cr18Ni9
      H71W-25P  H71W-40P ZG1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti

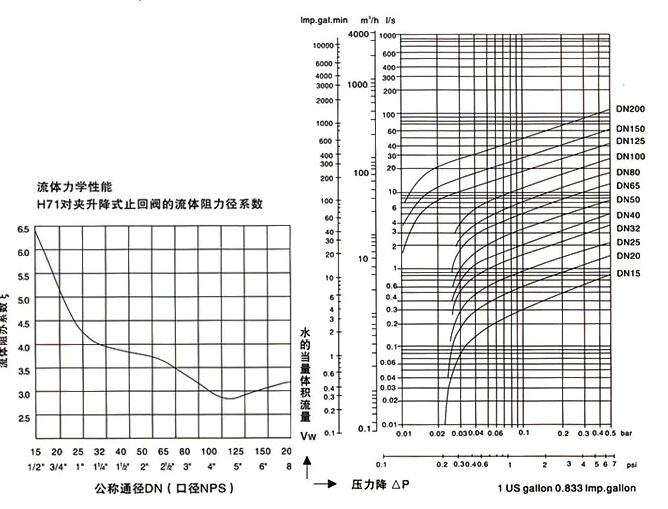

    • 公稱通徑
      閥門全開啟
      時的流體阻
      力系數ξ
      常溫下閥門全開啟時的水流量系數
      流體的流向
      DN
      NPS
      Kv(m3/h)
      Cv(U.S)
      Cv(U.K)
      開啟壓力近似值KPa
      50
      2
      2.6
      63
      74
      62
      2
      1
      65
      21/2
      2.4
      109
      128
      107
      2
      1
      80
      3
      2.3
      172
      201
      169
      2
      1
      100
      4
      2.0
      289
      338
      283
      2
      1
      125
      5
      1.8
      476
      557
      466
      2
      1
      150
      6
      1.5
      750
      878
      735
      2
      1
      200
      8
      1.3
      1432
      1675
      1403
      2
      1
      250
      10
      1.2
      2330
      2726
      2283
      2
      1
      300
      12
      1.0
      3676
      4301
      3602
      2
      1
      350
      14
      0.9
      5274
      6171
      5169
      2
      1
      400
      16
      0.8
      7306
      8548
      7160
      3
      1
      450
      18
      0.8
      9246
      10818
      9061
      3
      1
      500
      20
      0.8
      11415
      13356
      11187
      3
      1
      600
      24
      0.7
      17573
      20560
      17222
      3
      1
      700
      28
      0.7
      23919
      27985
      23441
      4
      1
      750
      30
      0.7
      27458
      32126
      26909
      4
      1
      800
      32
      0.7
      31241
      36552
      30616
      4
      1
      900
      36
      0.7
      39539
      46261
      38748
      4
      1
      1000
      40
      0.7
      48814
      57112
      47838
      4
      1
      1050
      42
      0.7
      53817
      62966
      52741
      4
      1
      1200
      48
      0.7
      70292
      82242
      68886
      4
      1

    • H71型對夾式止回閥DN50

    上一篇:hc44x橡膠瓣式止回閥 / 下一篇:止回閥HH47H-25C\DN400 L=315 PN25
