產品名稱：D941F46、D971F46電動襯氟蝶閥[ 2013-10-29 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸
- 結構圖片
產品概述：
電動襯氟蝶閥又開關型和智能型二種，襯氟蝶閥與電動執行機構配套，輸入控制信號（4~20mADC或1~5VDC）及單相電源即可控制運轉，具有功能強、體積小、輕便宜人、性能可靠、配套簡單、流通能力大，特別適合于截至是粘稠、含顆粒、纖維性質的場合。目前該蝶閥廣泛應用于食品、環保。輕工、石油、造紙、化工、教學和科研設備、電力等行業的工業自動控制系統中。
產品特點：
1、本閥采用雙偏心結構，具有越管越緊的密封功能，密封性能可靠。
2、密封副材料選用不不銹鋼和丁腈耐油橡膠配對，使用壽命長。
3、四氟密封即可位于閥體上，也可以位于蝶板上，可適用不同特點的截至，供用戶選擇。
4、蝶板采用框架結構，強度高，過流面積大，流阻小。
5、整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料，就可使用不同介質。
6、本電動蝶閥具有雙向密封功能，安裝時不受介質流向的控制，也不受空間位置的影響，可在任何方向安裝。
7、本閥結構獨特，操作靈活，省力，方便。
產品技術參數：
D941F46、D971F46電動襯氟蝶閥主要技術參數 公稱通徑DN（mm） 50~500 50~500 公稱壓力PN（MPa） 0.6 1.0 1.6 密封試驗（MPa） 0.66 1.1 1.76 強度試驗（MPa） 0.9 1.5 2.4 適用溫度 丁腈橡膠：-40℃~90℃ 氟橡膠：-20℃~200℃ 適用介質 水、空氣、天然氣、油品及弱腐蝕性流體 泄漏率 符合GB/T13927-92標準 驅動方式 電動 可配電動執行器 JL系列、JLQ系列 產品零部件材料：
D941F46、D971F46電動襯氟蝶閥主要零件材料 零部件 材料 閥體 WCB、QT450-10、HT200、HT250、1Cr18Ni9 蝶板 WCB、QT450-10、HT200、HT250、1Cr18Ni9 閥軸 2Cr13 密封面 四氟 填料 柔性石墨 產品執行標準：
D941F46、D971F46電動襯氟蝶閥主要執行標準 制造標準 GB/T122387-89 法蘭標準 GB9113-2000、GB17241.6-1998 結構長度標準 GB12221-89 檢驗標準 GB/T13927-92 產品訂貨須知：
一、①電動襯氟蝶閥產品名稱與型號②電動襯氟蝶閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定上海湖泉的電動襯氟蝶閥型號，請按電動襯氟蝶閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的湖泉閥門專家為您審核把關。
感謝您訪問我們的網站【http://m.wxrxbxg.cn/】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務

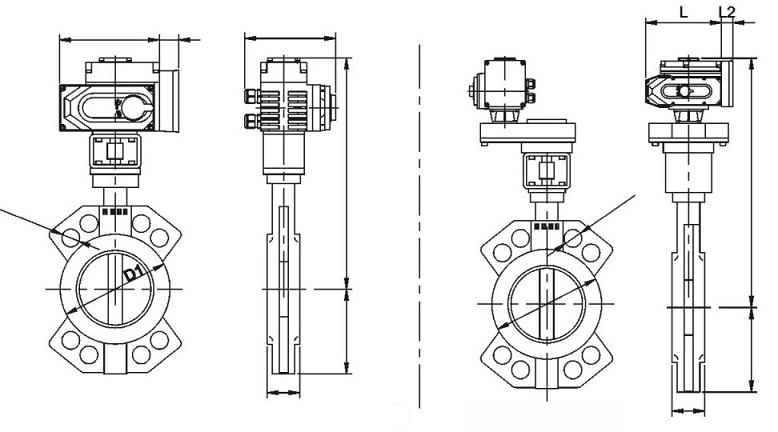

產品外形及連接尺寸：
D941F46、D971F46電動襯氟蝶閥主要外形及連接尺寸 通徑 L L2 B B1 B2 H1 H2 D2 Z-ΦD 執行器機構選配
（常溫常壓）50 161 40 145 83.5 42.6 70 297 125 4-18 JL-005 JLQ-005 65 161 40 145 83.5 45.6 80 310 145 4-18 JL-005 JLQ-005 80 161 40 163 75 45.6 92 331 160 8-18 JL-008 JLQ-008 100 188 40 163 75 51.6 107 348 180 8-18 JL-010 JLQ-010 125 188 40 211 92.5 55.6 121 428 210 8-18 JL-015 JLQ-015 150 268 40 211 92.5 55.6 134 447 240 8-22 JL-020 JLQ-020 200 268 40 211 92.5 59.6 170 481 295 8-22 JL-040 JLQ-050 250 268 40 211 92.5 67.6 208 520 355 12-26 JL-060 JLQ-060 300 268 40 211 92.5 77.6 240 548 410 12-26 JL-080 JLQ-080 350 268 40 211 92.5 79 265 523 470 16-26 JL-100 JLQ-120 400 268 40 211 92.5 105 297 615 525 16-30 JL-200 JLQ-200 450 268 40 250 119 112 331 819 585 20-30 JL-300 JLQ-300 500 268 40 250 119 129 361 847 650 20-33 JL-400 JLQ-400
- （虛線部分為模擬量控制盒，開關型無此尺寸）
