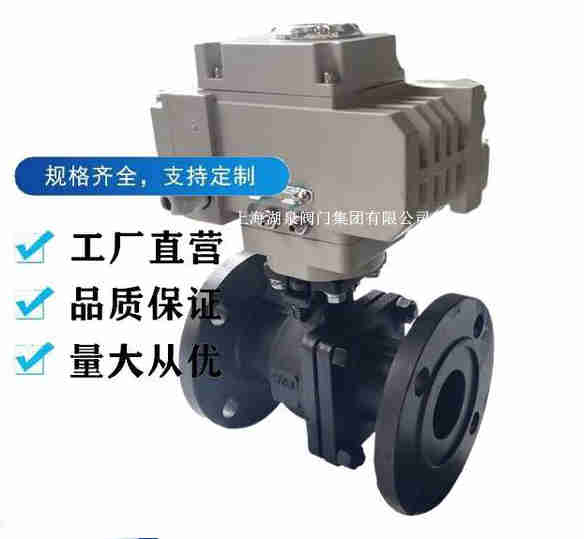

上海湖泉閥門廠家電動球閥q941f-25c dn80使用說明書和實物圖，可就地可遠程PLC控制電動法蘭球閥不僅結構簡單、密封性能好,而且在一定的公稱通徑范圍內體積較小、重量輕、材料耗用少、安裝尺寸小,并且驅動力矩小,操作簡便、易實現功能， Q941F電動法蘭球閥概述 電動球閥具有以下特點:適用于切斷、調節的場合。湖泉電動法蘭球閥可實現對石油、化工、造紙、冶金、污水處理等運輸管道內介質的切斷和流通。密封性能優良、流通等，電動球閥Q941F-25C DN80鑄鋼法蘭球閥簡介: 球閥被廣泛的應用在石油煉制、長輸管線、化工、造紙、制藥、水利、電力、市政、鋼鐵等行業,.產品名稱:q941f電動球閥 產品型號:q941f 產品特點:q941型電動球閥適用于兩位切斷、調節的場合。

Q941F-10C DN32，Q941F-10C DN40，Q941F-10C DN50，Q941F-10C DN65，
Q941F-10C DN80，Q941F-10C DN100，Q941F-10C DN125，Q941F-10C DN150，
Q941F-10C DN200，Q941F-10C DN250，Q941F-10C DN300，Q941F-10C DN350，
Q941F-10C DN400，Q941F-10C DN450，Q941F-10C DN500，Q941F-10C DN600，
Q941F-10C DN700，Q941F-10C DN800，Q941F-10C DN900 Q941F-10C DN1000，
Q941F-16C DN32，Q941F-16C DN40，Q941F-16C DN50，Q941F-16C DN65，
Q941F-16C DN80，Q941F-16C DN100，Q941F-16C DN125，Q941F-16C DN150，
Q941F-16C DN200，Q941F-16C DN250，Q941F-16C DN300，Q941F-16C DN350，
Q941F-16C DN400，Q941F-16C DN450，Q941F-16C DN500，Q941F-16C DN600，
Q941F-16C DN700，Q941F-16C DN800，Q941F-16C DN900，Q941F-16C DN1000，
Q941F-25C DN32，Q941F-25C DN40，Q941F-25C DN50，Q941F-25C DN65，
Q941F-25C DN80，Q941F-25C DN100，Q941F-25C DN125，Q941F-25C DN150，
Q941F-25C DN200，Q941F-25C DN250，Q941F-25C DN300，Q941F-25C DN350，
Q941F-25C DN400， Q941F-25C DN450，Q941F-25C DN500，Q941F-25C DN600，
Q941F-25C DN700，Q941F-25C DN800，Q941F-25C DN900，Q941F-25C DN1000，
Q941F-40C DN32，Q941F-40C DN40， Q941F-40C DN50，Q941F-40C DN65，
Q941F-40C DN80，Q941F-40C DN100，Q941F-40C DN125，Q941F-40C DN150，
Q941F-40C DN200，Q941F-40C DN250，Q941F-40C DN300，Q941F-40C DN350，
Q941F-40C DN400，Q941F-40C DN450，Q941F-40C DN500，Q941F-40C DN600，
Q941F-40C DN700，Q941F-40C DN800，Q941F-40C DN900， Q941F-40C DN1000，
Q941F-64C DN32，Q941F-64C DN40，Q941F-64C DN50，Q941F-64C DN65，
Q941F-64C DN80，Q941F-64C DN100，Q941F-64C DN125，Q941F-64C DN150，
Q941F-64C DN200，Q941F-64C DN250，Q941F-64C DN300，Q941F-64C DN350，
Q941F-64C DN400，Q941F-64C DN450，Q941F-64C DN500，Q941F-64C DN600，
Q941F-64C DN700，Q941F-64C DN800，Q941F-64C DN900，Q941F-64C DN1000

S型：標準型
功能:通過開關電路實現開啟、關閉操作，并輸出一組有源位置信號(全開、全閉)。
W型：無源觸點型
功能:通過開關電路實現開啟、關閉操作，并輸出一組指示閥門全開、全閉位置無源開關信號。
結構:帶兩個中間位置開關。
P型：開度信號型
功能:通過開關電路控制閥門開啟角度，并輸出與開度位置對應的電阻信號。
結構:帶500Ω或1000Ω電位器。
A型：智能調節型
功能:調節作用，輸入4~20mADC或1~5VDC，輸出4~20mADC
結構:帶伺服控制器和1KΩ電位器。
H型：帶電位器和中間位置開關
功能：通過開關電路控制閥門開啟角度，輸出與開度位置對應的電阻信號，同時輸出一組無源位置信號。
結構:帶電位器和中間位置開關。
Z型：直流控制電路
功能：通過外部電路對直流電源正負極換向，實現開啟、關閉操作并輸出一組無源觸點（全開、全閉）信號
結構：帶中間位置開關
J型：AC380V控制電路
功能：通過外部倒相電路，使電機正反轉實現開啟、關閉操作并輸出一組無源觸點（全開、全閉）信號
結構：帶中間位置開關


電動球閥q941f-25c dn80使用說明書和實物圖

公稱通徑mm	15	20	25	32	40	50	80	100
額定流量系數Kv	20	38	72	110	170	270	510	940
公稱壓力MPa	1.0；1.6；6.4
額定轉角°	0～90
流量特性	快開
介質溫度℃	-20～120
閥體材質	HT200；ZG230-450；ZG1Cr18Ni9Ti；ZG0Cr18Ni12Mo2Ti
球體材質	1Cr18Ni9；0Cr18Ni12Mo2Ti


電動球閥q941f-25c dn80使用說明書和實物圖

零件名稱	閥體、側體	球體、閥桿	填料	密封圈
Q941F-16C Q941F-25C Q941F-40C	WCB	2Cr13	聚四氟乙烯或 柔性石墨	聚四氟乙烯、增強聚四氟乙烯、對位聚苯
Q941F-16P Q941F-25P Q941F-40P	ZG1Cr18Ni9Ti	1Cr18Ni9Ti
Q941F-16R Q941F-25R Q941F-40R	ZG0Cr18Ni12Mo2Ti	0Cr18Ni12Mo2
