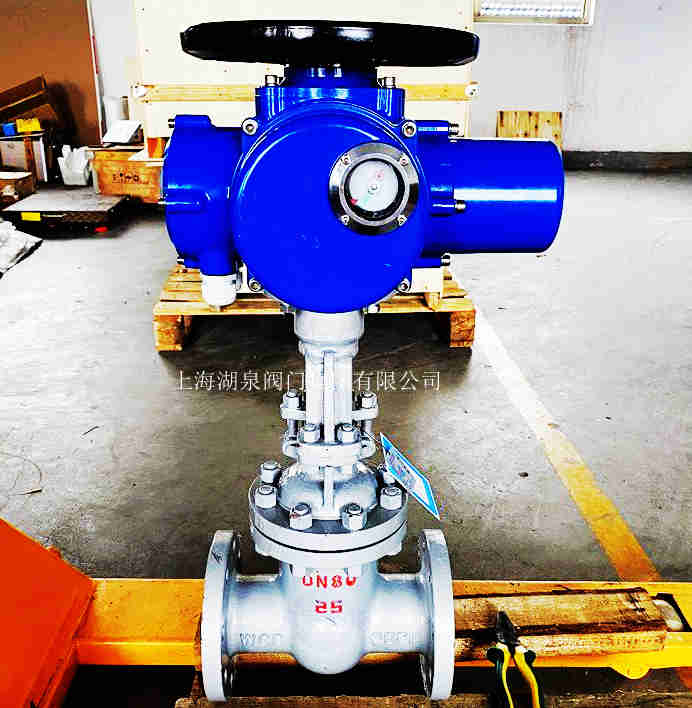

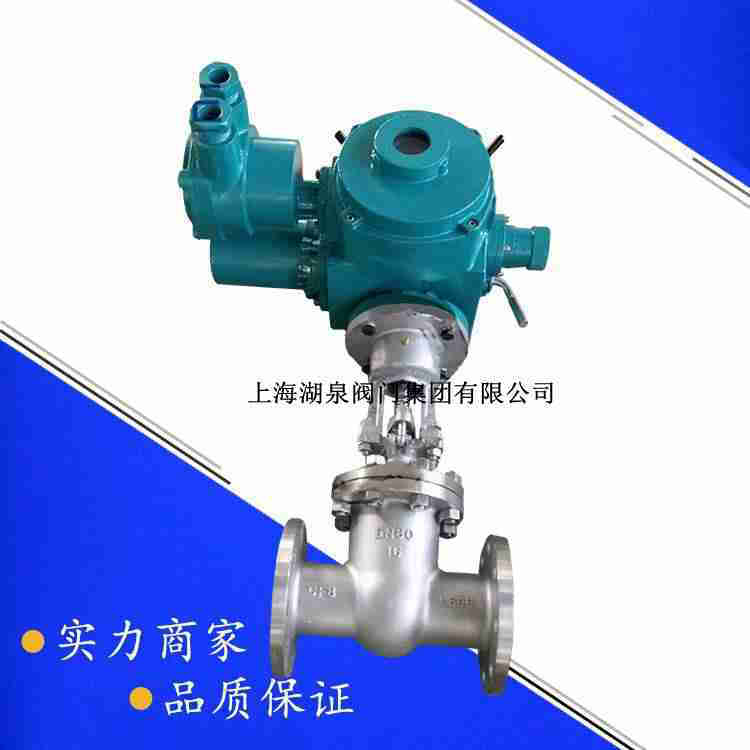

dn80電動閘閥執行器連接尺寸,產品名稱:硬密封電動法蘭閘閥閘閥的型號:Z941H-16C DN80產品簡介:口徑為80mm,壓力為16kg,連接形式為法蘭,密封面為合金鋼,閥體材質為鑄鋼。使用場所:一般適用于... Z941H-16C DN80智能電動閘閥主要用途 高中壓法蘭連接的閘閥適用于公稱壓力PN1.6～16.0MPa,工作溫度≤-29℃～550℃的石油、化工、水力、火力電站各種系統... 型號Z941H-16C DN80 連接形式法蘭壓力環境常壓 密封形式軟密封、硬密封工作溫度常溫、高溫 材質碳鋼、不銹鋼標準*** 展開 供應Z941H-16C DN80電動閘閥... 產品特性電動閘閥品牌德特森 型號Z941W-40P訂貨號DN50-DN65-DN80-DN100-DN125 貨號DN150-DN200-DN250-DN300-DN350公稱壓力PN40 公稱直徑DN80mm產品。

電動閘閥Z941H-16C-DN80外形尺寸 DN80電動閘閥 連接尺寸 產品配套圖片, 我公司電動閘閥適用于現控、遠控、易爆場合、不易手動場合等截?cái)嗷蚪油ü苈分械慕橘|(zhì)。具有流體阻力小,適用的壓力、溫度范圍大等特點,是一種最常用的截?cái)嚅y。它的連接形式:法蘭 壓力環境類型:低壓閥PN 壓力環境數值:4.0MPa 工作溫度區間:常溫閥-29℃ 特殊功能:緩閉型 公稱通徑:50mm 外形尺寸:50mm 重量:70kg 壓力:4.0Mpa等。

上海湖泉電動閘閥、電動高溫高壓焊接閘閥 Z961Y-100I DN50/DN80/DN100 電動閘閥、電動高溫高壓焊接閘閥 Z961Y-100I DN150/DN200/DN250 Z941H-16CDN500電動鑄鋼閘閥,型號 Z941W-16P DN80 Z941H電動法蘭閘閥/Z941W電動法蘭閘閥 Z941H電動法蘭閘閥主要特點及用途 ，它具有結構緊湊、設計合理、閥門剛性好,通道流暢,流阻系數小等優點。操作方式有:手動、齒輪傳動、電動、氣動等。DN50～600mm應用規范 設計與制造GB/T12234 連接端尺寸結構度GB/T12221 法蘭尺寸JB79 檢驗與試驗 JB/T9092 材料:碳... "電動閘閥Z941H-10C DN50,Z941H-10C DN65,Z941H10C DN80閘閥"產品信息,如您想了解更多關于"電動閘閥Z941H-10C DN50,Z941H-10C DN65等。


Z945X-10 型鑄鐵電動暗桿軟密封閘閥主要外形及結構尺寸
50	178	165	125	99	20	3	4×Φ19
65	190	185	145	118	20	3	4×Φ19
80	203	200	160	132	22	3	8×Φ19
100	229	220	180	156	24	3	8×Φ19
125	254	250	210	184	26	3	8×Φ19
150	267	285	240	211	26	3	8×Φ23
200	229	340	295	266	26	3	8×Φ23
250	330	395	350	319	28	3	12×Φ23
300	356	445	400	370	28	4	12×Φ23
350	381	505	460	429	30	4	16×Φ23
400	406	565	515	480	32	4	16×Φ28
450	432	615	565	530	32	4	20×Φ28
500	457	670	620	582	34	4	20×Φ28
600	508	780	725	682	36	5	20×Φ31


1.6MPa主要連接尺寸：

尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L	mm	130	150	160	180	200	250	265	280	300	325	350	400	450	500	550	600	650	700	800
H	mm	175	180	210	210	350	358	373	435	500	614	674	818	1225	1415	1630	1780	2050	2181	2599
W	mm	180	180	200	200	200	240	240	280	320	360	360	400	450	500	500	600	720	720	720


2.5MPa主要連接尺寸：

尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L	mm	130	150	160	180	200	250	265	280	300	325	350	400	450	500	550	600	650	700	800
H	mm	175	180	210	210	350	358	373	435	500	614	674	818	1225	1415	1630	1780	2050	2181	2599
W	mm	180	180	200	200	200	240	240	280	320	360	360	400	450	500	500	600	720	720	720


4.0MPa主要連接尺寸：

尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	mm	130	150	160	180	200	250	280	310	350	400	450	550	650	750	850	950
H	mm	175	180	210	210	350	358	373	435	500	614	674	818	1225	1415	1630	1780
W	mm	180	180	200	200	200	240	240	280	320	360	360	400	450	500	500	600


6.4MPa主要連接尺寸：

尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	mm	170	190	210	230	240	250	280	320	350	400	450	550	650	750	850	950
H	mm	175	180	210	230	350	359	373	435	500	614	674	818	970	1145	1280	1450
W	mm	120	120	140	160	200	240	280	320	360	400	400	450	560	640	800	800



如果需要更多電動閘閥執行器連接尺寸，請聯系我們公司技術人員，為你作詳細的說明。
