升降式止回閥、旋啟式止回閥與蝶式止回閥有何區別？

[ 2013-12-04 ]

升降式止回閥：閥瓣沿著閥體垂直中心線滑動的止回閥，升降式止回閥只能安裝在水平管道上，在高壓小口徑止回閥上閥瓣可采用圓球。升降式止回閥的閥體形狀與截止閥一樣（可與截止閥通用），因此它的流體阻力系數較大。其結構與截止閥相似，閥體和閥瓣與截止閥相同。閥瓣上部和閥蓋下部加工有導向套簡，閥瓣導向簡可在閥盞導向簡內自由升降，當介質順流時，閥瓣靠介質推力開啟，當介質停流時，閥瓣靠自垂降落在閥座上，起阻止介質逆流作用。直通式升降止回閥介質進出口通道方向與閥座通道方向垂直；立式升降式止回閥，其介質進出口通道方向與閥座通道方向相同，其流動阻力較直通式小。

旋啟式止回閥：旋啟式止回閥的閥瓣呈圓盤狀，繞閥座通道的轉軸作旋轉運動，因閥內通道成流線形，流動阻力比升降式止回閥小，適用于低流速和流動不常變化的大口徑場合，但不宜用于脈動流，其密封性能不及升降式。旋啟式止回閥分單瓣式、雙瓣式和多半式三種，這三種形式主要按閥門口徑來分，目的是為了防止介質停止流動或倒流時，減弱水力沖擊。

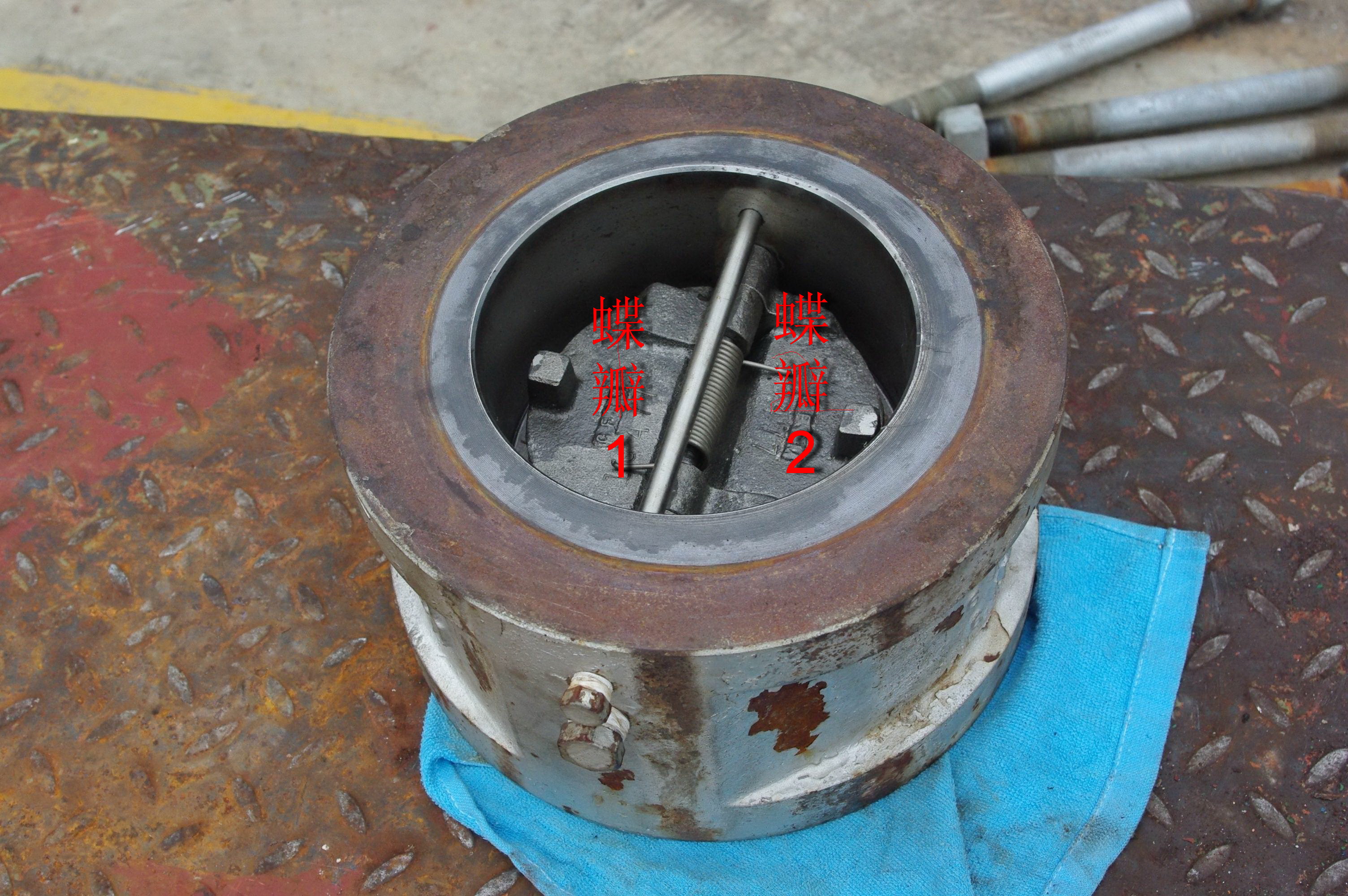

蝶式止回閥：蝶式止回閥與蝶閥結構相似，主要區別在于：蝶閥作為截斷閥必須由外力驅動，而蝶式止回閥是自動閥，不需要驅動機構。當介質停止流動或倒流時，蝶板靠自身重量和倒流介質作用而旋轉至閥座上。這種止回閥水平管和立管上都能用，通常是對夾式安裝的。兩片閥瓣在流體壓力的作用下，克服彈簧力繞著銷軸轉動，打開的狀態有點像">"號。閥的進出口要留些許直管段，因為閥瓣必須有一定的旋轉空間。

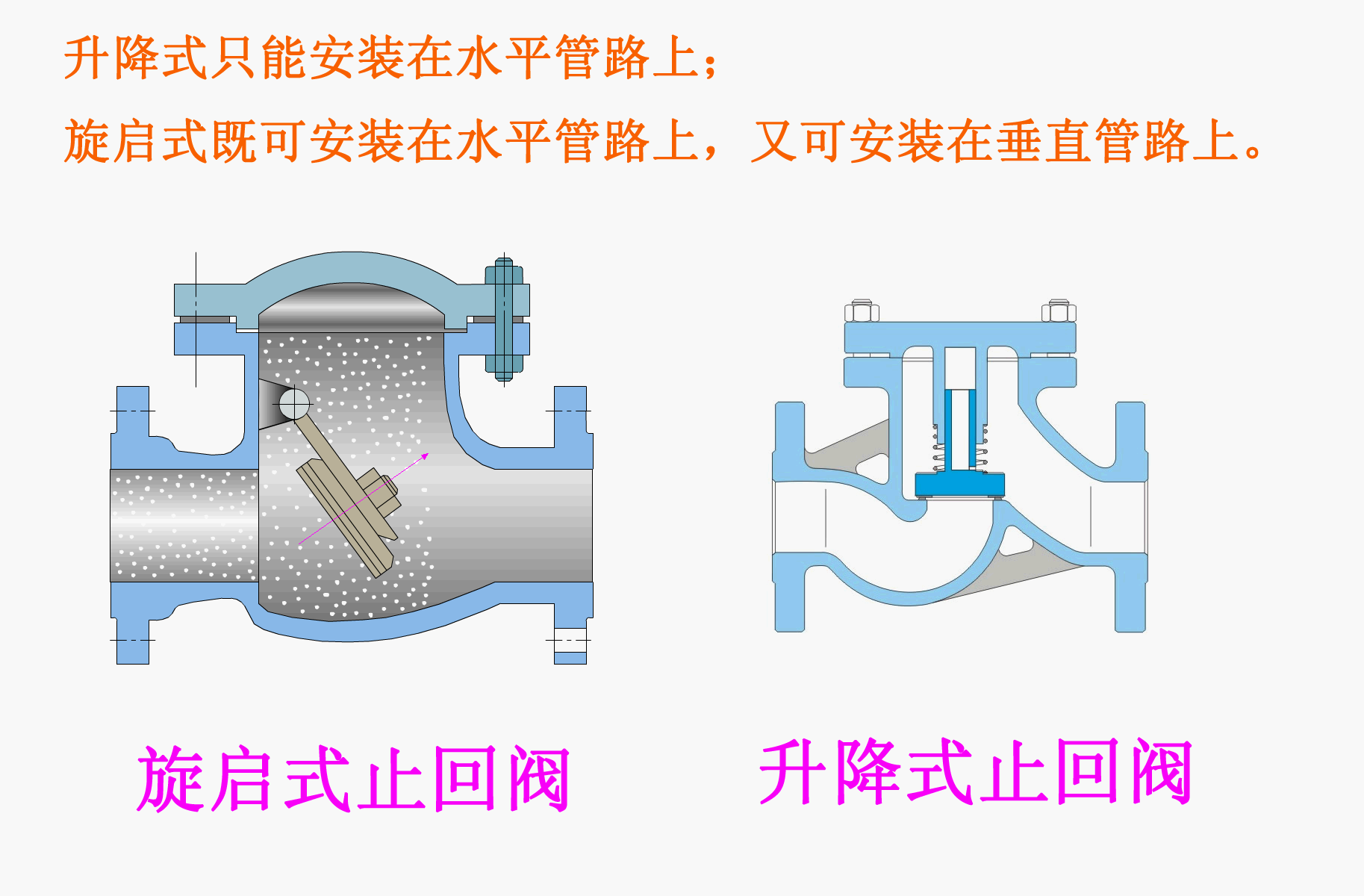

旋啟式止回閥與升降式止回閥結構圖
