閥門電動裝置手動調法

[ 2020-05-14 ]

閥門電動裝置如何手動調法呢，上海湖泉閥門技術專家給你做詳細的指導說明

轉動手動時，需要切換手柄，當手動狀態變?yōu)殡妱訒r，手動狀態將自動運行。它由手百柄，開關件，垂直桿，離合器，壓縮彈簧等組成。當需要手輪操作時，手柄沿手動方向被推動，切換構件提升離合器并按壓壓縮彈簧。
當把手被推到某個位置時，離合器與蝸輪脫離并與手輪度嚙合。同時，直立桿在扭簧的作用下直立在蝸輪的端面上，不允許離合器下落。當開關完成時，可釋放手柄并使用手輪進行操作。。當需要電動操作時，電動機將驅動蝸輪知轉動，支撐在蝸輪端面上的直立桿將下降。在壓縮彈簧的作用下，離合器將快速移向蝸輪并與蝸輪嚙合，同時脫離道手輪，自動實現手動操作。轉換為電氣狀態。

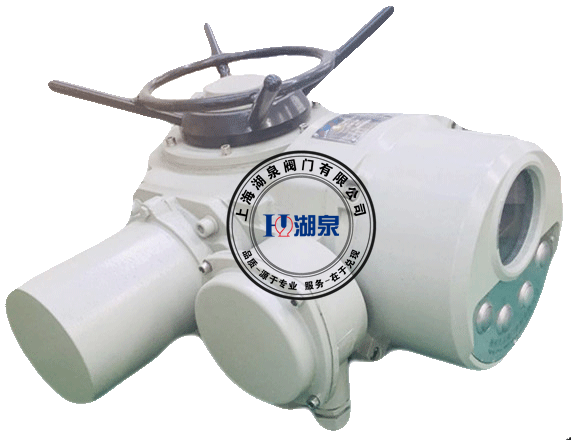

閥門電動裝置手動調法

閥門電動裝置行程控制機構的調整方法

用手動操作方式將閥門全開（或全關）至上死點（或下死點）位置后，再反向旋轉手輪圈作為閥門的全開（或全關）位置，這時即可固定行程開關 并整定行程控制機構，使開閥（或關閥）方向的行程開關剛剛動作。在調整工作結束之后，應使用電動方式來操作閥門反復開啟或關閉，以檢查其行程開關的工作情況。對于按照行程定位的閥門，在啟、閉過程中只有行程開關起作用；對于按照轉矩定位的閥門，在關閉過程中應達到行程開關先動作、轉矩開關后動作并切斷控制電源的要求。

如果有不懂的技術問題可以咨詢我公司電話：電話：021-64162222
